TIN TỨC SỰ KIỆN » Hướng dẫn đo dòng điện bằng đồng hồ VOM Sanwa YX360TRF

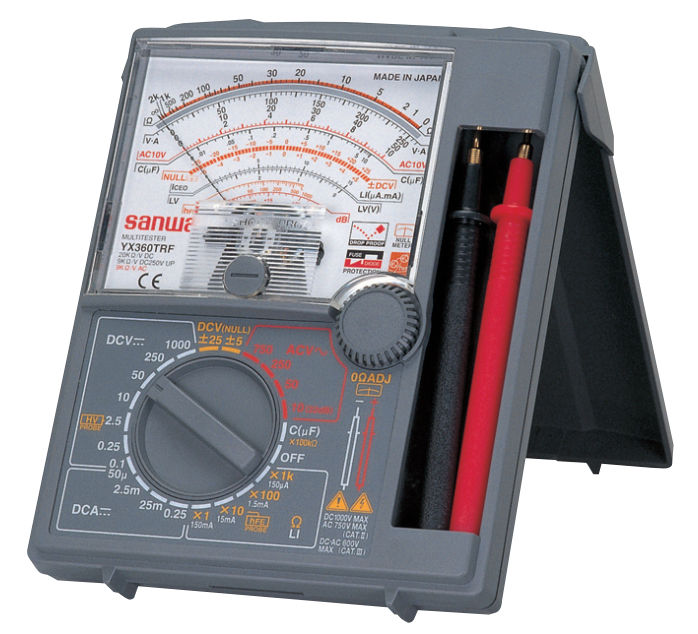

Đồng hồ vạn năng Sanwa YX360TRF (VOM) là thiết bị đo không thể thiếu được với bất kỳ một kỹ thuật viên điện tử nào, đồng hồ vạn năng có 4 chức năng chính là Đo điện trở, đo điện áp DC, đo điện áp AC và đo dòng điện.

Ưu điểm của đồng hồ là đo nhanh, kiểm tra được nhiều loại linh kiện, thấy được sự phóng nạp của tụ điện , tuy nhiên đồng hồ này có  hạn chế về độ chính xác và có trở kháng thấp khoảng 20K/Vol do vây khi đo vào các mạch cho dòng thấp chúng bị sụt áp.

Hướng dẫn đo điện áp xoay chiều.

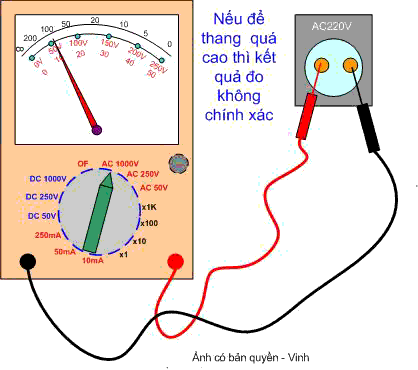

Khi đo điện áp xoay chiều ta chuyển thang đo về các thang AC, để thang AC cao hơn điện áp cần đo một nấc, Ví dụ nếu đo điện áp AC220V ta để thang AC 250V, nếu ta để thang thấp hơn điện áp cần đo thì đồng hồ báo kịch kim, nếu để thanh quá cao thì kim báo thiếu chính xác.

* Chú ý: Tuyết đối không để thang đo điện trở hay thang đo dòng điện khi đo vào điện áp xoay chiều => Nếu nhầm đồng hồ sẽ bị hỏng ngay lập tức !

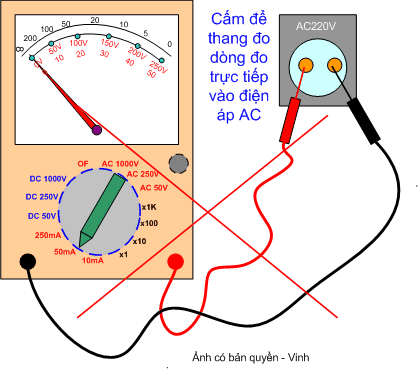

Để nhầm thang đo dòng điện, đo vào nguồn AC => sẽ hỏng đồng hồ

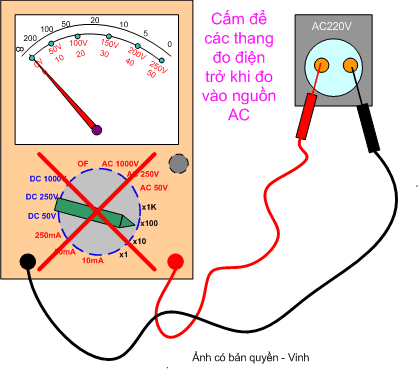

Để nhầm thang đo điện trở, đo vào nguồn AC => sẽ hỏng các điện trở trong đồng hồ

* Nếu để thang đo áp DC mà đo vào nguồn AC thì kim đồng hồ không báo , nhưng đồng hồ không ảnh hưởng .

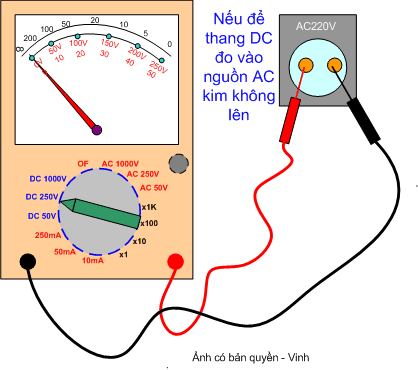

Để thang DC đo áp AC đồng hồ không lên kim tuy nhiên đồng hồ không hỏng
