» Hướng dẫn sửa chữa máy đục bê tông Bosch
Tương tự như các loại dụng cụ điện cầm tay khác, việc sửa máy đục bê tông GSH 5X cũng cần được đảm bảo về quy trình tháo, lắp máy nhằm giúp việc sửa chữa được diễn ra dễ dàng, có hệ thống
Quy trình tháo máy
Bước 1

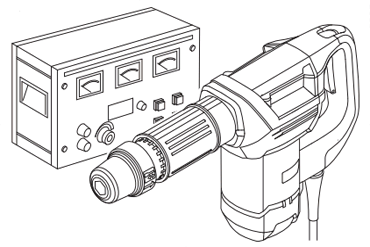

Tiến hành kiểm tra máy bằng tủ điện nhằm đảm bảo về điện áp và chỉ số cường độ dòng điện đang ở mức ổn định.
Bước 2

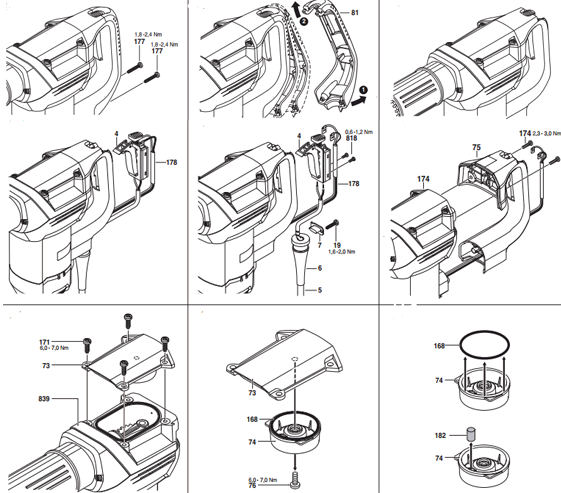

- Tháo 2 vít 177 thì có thể tháo được vỏ tay cầm số 81
- Tháo rời công tác số 4 thì có thể tách được dây nối điện và các chi tiết bên trong khác như co dây 6, kẹp dây 7
- Để có thể tách được tay cầm thì cần tháo đai ốc 174
- Tháo 4 đai ốc 171 thì có thể tách được vỏ máy 73 khỏi hộp bánh răng 839
Bước 3

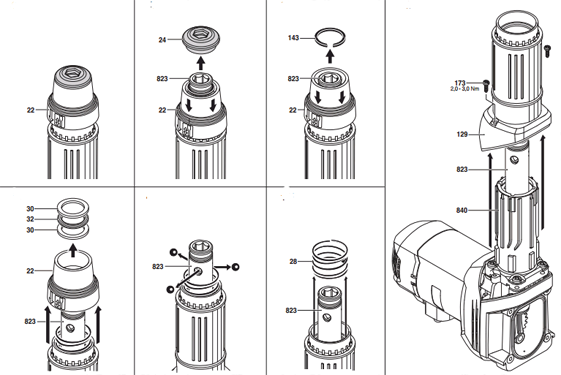

Tháo ống bảo vệ số 22
Tháo nắp bảo vệ 24 ra khỏi trục khoan 823, từ đó tách dần các chi tiết khác bên trong
Bước 4

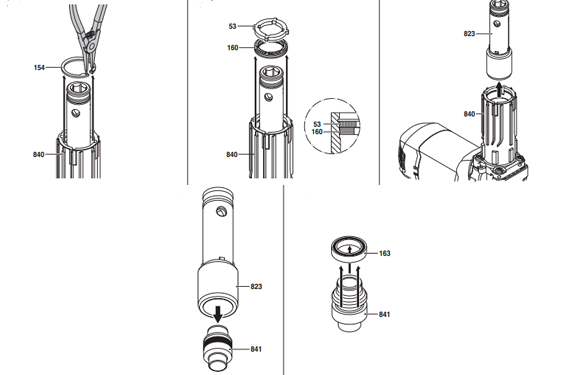

Dùng kiềm tháo vòng phe ra khỏi vỏ hộp nhong 840
Bước 5

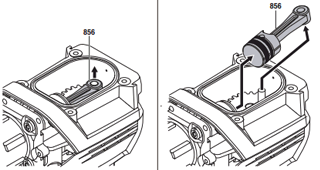

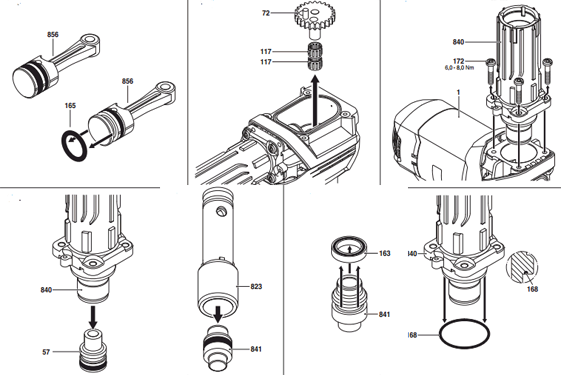

Sau khi tách được các chi tiết ở vỏ hộp nhong thì nhẹ nhàng lấy piston ra khỏi hộp máy
Tháo gioăng máy 165 ra khỏi piston
Tách lần lượt bánh răng lệch tâm 72 và 2 con lăn hình kim 117
Tháo 4 đai ốc 172 để lấy được vỏ hộp nhong 840 ra khỏi vỏ máy
Tháo lần lượt thanh đập ra khỏi vỏ hộp nhong, từ đó tách các chi tiết khác
Bước 6

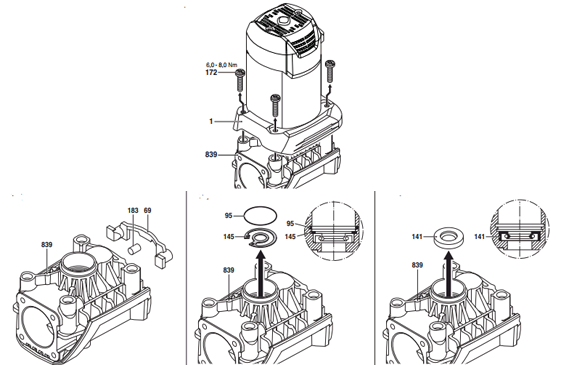

Tách 4 đai ốc 172 để tách vỏ máy và hộp bánh răng 839
Tháo lần lượt các chi tiết giá đỡ, phớt ni, lò xo vòng, vòng phớt, bít chặn trục xoay ra khỏi hộp bánh răng
Bước 7

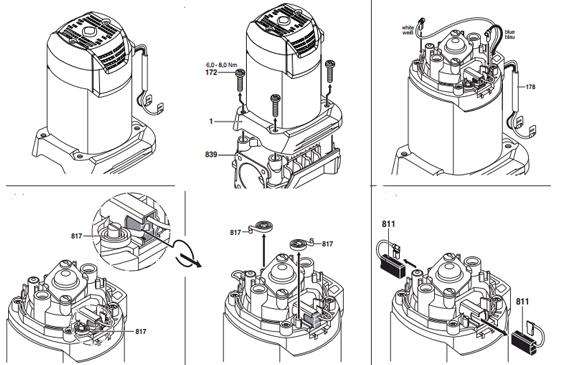

Tháo vỏ che quạt ra khỏi vỏ máy
Tách lần lượt lò xo vòng 817 và bộ chổi than 811
Bước 8

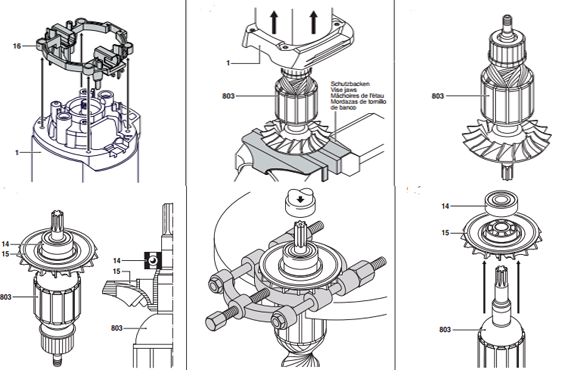

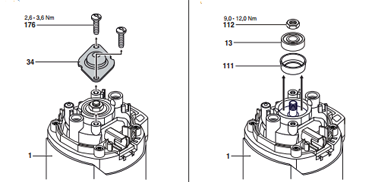

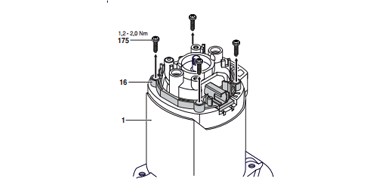

Tiếp đó tháo các chi tiết khác như đai ốc 112, ổ bi rãnh sâu 13, vít 113, hộp chổi than 16 ra khỏi vỏ máy
Tháo vỏ máy, lấy được rotor
Tách lần lượt ổ bi rãnh sâu 14 và quạt 15 ra khỏi rotor
Bước 9

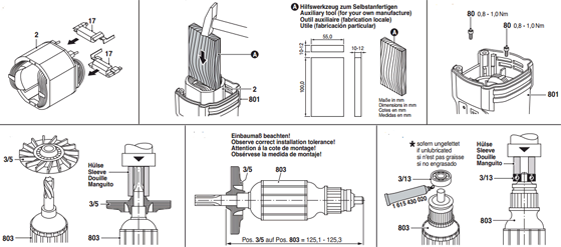

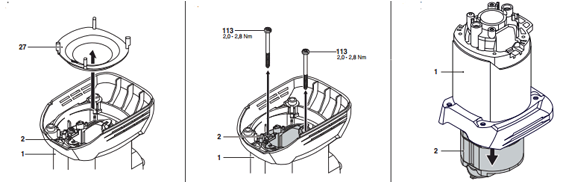

Tháo vòng chắn gió 27 và đinh vít 113 đế tách vỏ máy và cuộn stator số 2
Quy trình lắp máy
Trước khi thực hiện lắp máy trở lại, cần phải làm vệ sinh máy kỹ càng, kiểm tra vòng gioăng, thay thế phụ tùng và dùng mỡ chính hãng của Bosch để tra vào bộ truyền động
Các thao tác lắp máy được tiến hành ngược với quy trình tháo máy. Sau khi lắp máy xong, cần dùng tủ điện để kiểm tra máy nhằm đảm bảo sự hoạt động ổn định và an toàn. Các chỉ số phải đảm bảo:
- Điện áp: Tăng dần từ 10V đến 220V
- Chỉ số cường độ dòng điện lúc khởi động
- Chỉ số cường độ dòng điện lúc không tải
Quy trình tháo lắp được rõ ràng sẽ giúp việc sửa máy đục, máy khoan, máy cưa lọng,... hay bất kỳ loại máy nào khác sẽ trở nên dễ dàng hơn nhiều
